写真に示す工具の名称は。…
一般問題 第26問

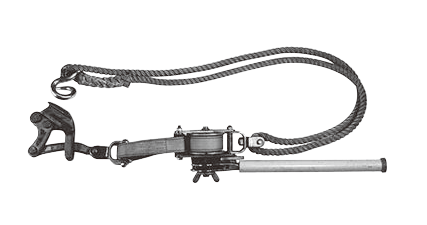

写真に示す工具の名称は。
- イトルクレンチ
- ロ呼び線挿入器
- ハケーブルジャッキ
- ニ張線器
正答 ニ
正答は (4)。
【結論】
写真は張線器です。ロープの一方を支持物に掛け、もう一方のつかみ金具で電線をくわえ、ラチェットのハンドルを動かして電線を引き締めます。架空電線のたるみを調整するときに使います。シメラーとも呼ばれます。
【見分け方】
電線をくわえるつかみ金具（写真の左端）
ロープを巻き取るラチェット機構と操作ハンドル（写真の右下）
この二つが組になっていれば張線器です。
【誤りの選択肢】
(1) トルクレンチ ボルトやナットを決められた力（トルク）で締め付ける工具です。目盛りの付いたレンチの形をしています
解説の続きをみる続きを閉じる
(2) 呼び線挿入器 電線管に電線を通すための通線工具です。平たい鋼製のテープなどを巻いた形をしています
(3) ケーブルジャッキ ケーブルを巻いたドラムを持ち上げて支え、回しながらケーブルを引き出すための台です
【間違えやすい点】
ロープが付いているので、引っ張る工具であることはすぐにわかります。電線をつかむ金具とラチェットがあれば、電線を張るための張線器と結びつけてください。
出典：令和7年度下期第一種電気工事士学科試験 問26（一般財団法人 電気技術者試験センター 公表）出典元ページ
