図のような直流回路において，抵抗R=3.4 Ωに流れる電流が30 A であるとき，図中の電流I1 [A]は。…

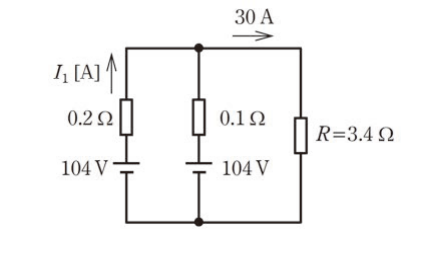

正答は (2)。 【結論】 図の回路は、内部抵抗0.2Ωと0.1Ωをもつ104Vの電源2つを並列にして、抵抗R＝3.4Ωに電流を流しています。 　Rの両端の電圧　＝　30　×　3.4　＝　102［V］ この102Vは、どちらの電源の端子の電圧でもあります。各電源の内部抵抗で、104　－　102　＝　2［V］が下がっていることになります。 　I1　＝　2　÷　0.2　＝　10［A］ 　0.1Ωの側の電流　＝　2　÷　0.1　＝　20［A］ 合計は　10　＋　20　＝　30［A］　で、Rの電流と合います。
