写真に示す，主に屋外に設置され，機器内で二酸化炭素を利用する機器の名称は。…
一般問題 第15問

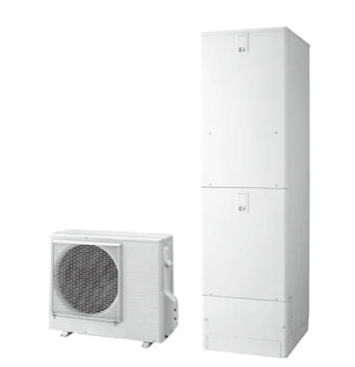

写真に示す，主に屋外に設置され，機器内で二酸化炭素を利用する機器の名称は。
- イ自然冷媒ヒートポンプ給湯器
- ロパワーコンディショナ
- ハ家庭用燃料電池
- ニ水電解装置
正答 イ
正答は (1)。
【結論】
写真は、屋外に置く室外機（ヒートポンプユニット）と貯湯タンクの組合せです。冷媒に二酸化炭素（CO₂）を使い、大気の熱をくみ上げてお湯を沸かす、自然冷媒ヒートポンプ給湯器です。名称は(1)（イ）です。
【仕組み】
ヒートポンプユニットで、二酸化炭素の冷媒を圧縮して高温にし、その熱で水を温めます。温めたお湯は貯湯タンクにためて使います。使う電気のエネルギーより多くの熱を大気から取り込めるので、効率よくお湯を沸かせます。
【誤りの選択肢】
(2) パワーコンディショナ 太陽電池などの直流を交流に変える装置で、壁掛けの箱形のものが多くあります
解説の続きをみる続きを閉じる
(3) 家庭用燃料電池 都市ガスなどから取り出した水素と、空気中の酸素で発電する装置です。二酸化炭素を冷媒として使うものではありません
(4) 水電解装置 水を電気分解して水素と酸素をつくる装置です
【見分け方】
エアコンの室外機に似たユニットと、縦長の大きなタンクが並んでいれば、ヒートポンプ給湯器です。
出典：令和8年度上期（出題例）第一種電気工事士学科試験 問15（一般財団法人 電気技術者試験センター 公表）出典元ページ
