写真に示す照明器具の主要な使用場所は。…
一般問題 第14問
写真に示す照明器具の主要な使用場所は。
- イ極低温となる環境の場所
- ロ物が接触し損壊するおそれのある場所
- ハ海岸付近の塩害の影響を受ける場所
- ニ可燃性のガスが滞留するおそれのある場所
正答 ニ
正答は (4)。
【結論】

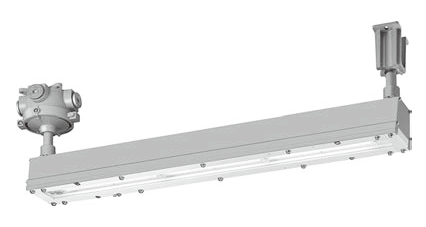

写真は、厚い金属の外郭で包まれた細長い照明器具で、電線の引込み口にも頑丈な接続箱が付いています。これは耐圧防爆型の照明器具です。可燃性のガスや蒸気が滞留するおそれのある場所で使います。
【耐圧防爆構造とは】
器具の内部にガスが入って爆発しても、外郭がその圧力に耐え、すき間から炎が外に出ないように作られた構造です。周りの可燃性ガスに火が移るのを防ぎます。電線の引込み部分も、炎が漏れない構造になっています。
【誤りの選択肢】
(1) 極低温となる環境の場所 低温の場所専用の器具の特徴ではありません
解説の続きをみる続きを閉じる
(2) 物が接触し損壊するおそれのある場所 ガードを取り付けた器具などを使います
(3) 海岸付近の塩害の影響を受ける場所 塩害に強い材料や塗装を施した器具を使います
【見分け方】
防爆型の器具は、普通の器具に比べて外郭が厚く重く、ねじで締め付けた部分が多いのが目印です。電線管をねじ込むための接続箱が付いているのも特徴です。写真で「ごつい金属の外郭」と「電線管の接続部」を見つけたら、可燃性ガスの場所を考えてください。
出典：令和8年度上期（出題例）第一種電気工事士学科試験 問14（一般財団法人 電気技術者試験センター 公表）出典元ページ
