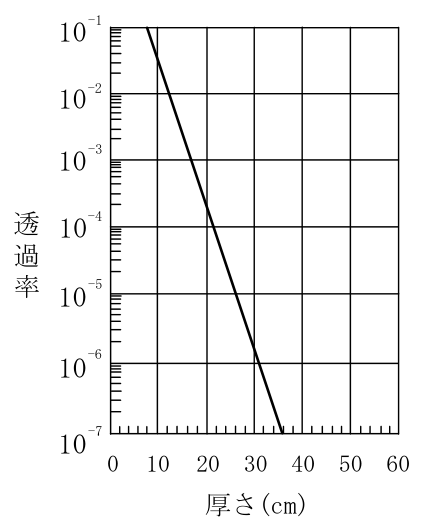

次の図は、¹³⁷Csによるガンマ線の鉄板に対する１cm線量当量透過率と、鉄板の厚さとの関係を示したものである。…

【解く順序】 ① 線源の強さから、１ｍでの線量当量率を出す ② 逆二乗の法則で、２ｍでの値にする ③ 目標の値と比べ、必要な透過率を出す ④ グラフから、その透過率に当たる厚さを読む 四段階あるので、単位と桁を取り違えないようにします。 【単位の換算】 １TBq　＝　1000GBq　＝　1000000MBq T（テラ）　10の12乗 G（ギガ）　10の９乗 M（メガ）　10の６乗 TとMでは10の６乗、つまり100万倍の差があります。ここを間違えると、答えがまるで変わります。 【確かめ方】 半価層を使って数える 137セシウムの鉄に対する半価層は約1.6cmです。 3　×　10のマイナス４乗　→　およそ3300分の１ ２の11乗　＝　2048、２の12乗　＝　4096 11～12半価層ぶん。1.6　×　11.7　＝　約18cm。グラフから読んだ値と合います。 【グラフの読み方】 縦軸は透過率（対数目盛）、横軸は厚さ 対数目盛なので、目盛の間隔が一定ではありません。桁を数えながら読みます。
