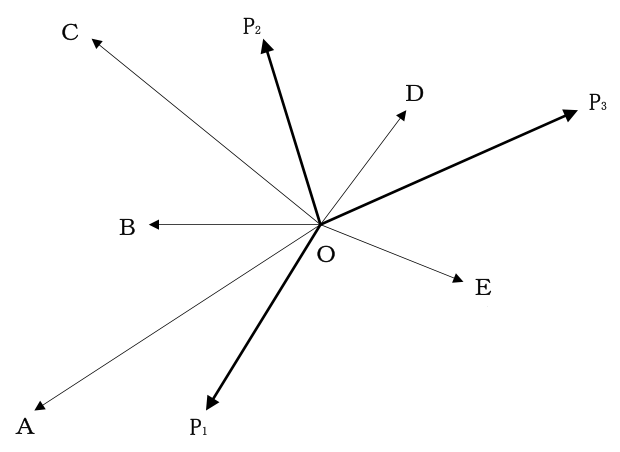

図のようにＯ点に同一平面上の三つの力Ｐ₁、Ｐ₂、Ｐ₃が作用しているとき、これらの合力に最も近いものは(１)～(５)のうち…

上向きが二つあるので、差し引きではっきり上が残ります。 【まとめると】 右へ少し、上へ大きく　→　右斜め上を向いた、短めの矢印 その向きと長さに合うのはＤです。 【ほかの候補が合わないわけ】 Ａ　左下向き。上下も左右も逆 Ｂ　真左向き。上向きの成分がない Ｃ　左上向き。左右が逆 Ｅ　右下向き。上下が逆 【解き方のこつ】 細かく作図しなくても、左右と上下に分けて足し算すればよい 向きだけで候補が２つか３つに絞れます。そのあと長さを見ます。 【合力の長さ】 三つの力がばらばらの向きなので、打ち消し合って短くなる Ｐ３より長い矢印にはなりません。長い矢印を選ばないことも目のつけどころです。 【三力の合成の順序】 どの順につないでも、結果は同じ Ｐ１とＰ２を先に合わせてから、その合力とＰ３を合わせてもかまいません。
