原動機及び電気に関する知識 第15問

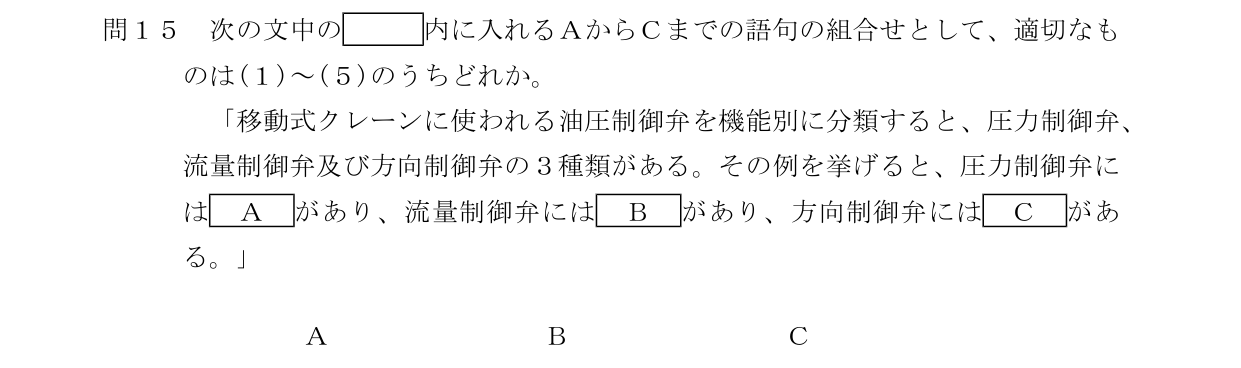

次の文中の[  ]内に入れるAからCまでの語句の組合せとして、適切なものは(1)~(5)のうちどれか。「移動式クレーンに使われる油圧制御弁を機能別に分類すると、圧力制御弁、流量制御弁及び方向制御弁の3種類がある。その例を挙げると、圧力制御弁には[A]があり、流量制御弁には[B]があり、方向制御弁には[C]がある。」

正答 (5)
正答は (5)。A=リリーフ弁、B=絞り弁、C=逆止め弁です。 文章はこうなります。 「圧力制御弁にはリリーフ弁があり、流量制御弁には絞り弁があり、方向制御弁には逆止め弁がある。」 【油圧制御弁の三つの分け方】 圧力制御弁 リリーフ弁、減圧弁、シーケンス弁、アンロード弁、       カウンタバランス弁 流量制御弁 絞り弁(スロットル弁)、流量調整弁 方向制御弁 方向切換弁、逆止め弁(チェック弁)、       パイロットチェック弁 この表に当てはめれば、どの選択肢も一目で決まります。
解説の続きをみる続きを閉じる
【何を制御しているかで分ける】 圧力制御弁 油の「強さ」を決める 流量制御弁 油の「量」を決める。動く速さが変わる 方向制御弁 油の「向き」を決める 【それぞれの働き】 リリーフ弁   設定圧力をこえたら逃がす。回路の安全弁 減圧弁     回路の一部だけを低い圧力にする シーケンス弁  先の動きが終わってから次へ油を送る アンロード弁  不要なときにポンプの吐出油をタンクへ戻す カウンタバランス弁 自重で落ちるのを、背圧で押さえる 絞り弁     通り道を狭めて、流れる量を減らす 逆止め弁    一方向にだけ流し、逆流を止める 【逆止め弁が方向制御弁であるわけ】 流れてよい向きと、止める向きを決めている 圧力の高さや流れる量を決める弁ではありません。 【絞り弁で速さが変わるわけ】 シリンダが動く速さは、送り込む油の量で決まる 同じ時間に入る油が少なければ、ゆっくり動きます。

出典:移動式クレーン運転士 2024年上半期実施分(2024年10月掲載/公益財団法人 安全衛生技術試験協会 公表試験問題)出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
