原動機及び電気に関する知識　第13問

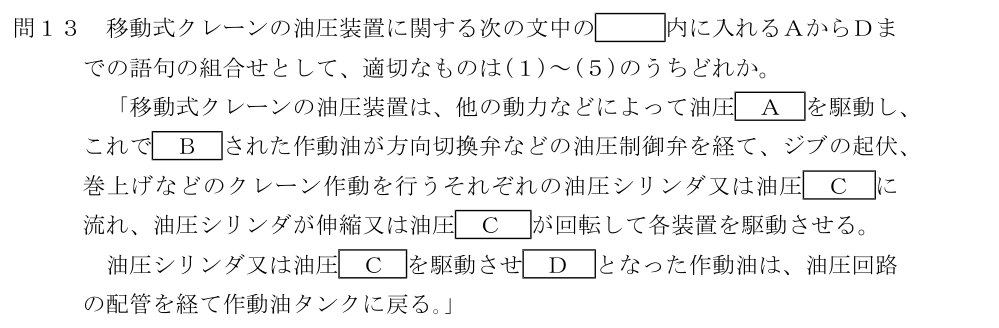

移動式クレーンの油圧装置に関する次の文中の[ 　]内に入れるＡからＤまでの語句の組合せとして、適切なものは(１)～(５)のうちどれか。「移動式クレーンの油圧装置は、他の動力などによって油圧[Ａ]を駆動し、これで[Ｂ]された作動油が方向切換弁などの油圧制御弁を経て、ジブの起伏、巻上げなどのクレーン作動を行うそれぞれの油圧シリンダ又は油圧[Ｃ]に流れ、油圧シリンダが伸縮又は油圧[Ｃ]が回転して各装置を駆動させる。油圧シリンダ又は油圧[Ｃ]を駆動させ[Ｄ]となった作動油は、油圧回路の配管を経て作動油タンクに戻る。」

正答 (3)
正答は (3)。Ａ＝ポンプ、Ｂ＝加圧、Ｃ＝モータ、Ｄ＝低圧 です。 文はこうなります。 「移動式クレーンの油圧装置は、他の動力などによって油圧ポンプを駆動し、これで加圧された作動油が方向切換弁などの油圧制御弁を経て、ジブの起伏、巻上げなどのクレーン作動を行うそれぞれの油圧シリンダまたは油圧モータに流れ、油圧シリンダが伸縮または油圧モータが回転して各装置を駆動させる。油圧シリンダまたは油圧モータを駆動させ低圧となった作動油は、油圧回路の配管を経て作動油タンクに戻る。」 【油圧装置の流れ】 エンジン　→　油圧ポンプ（加圧）　→　制御弁　→　シリンダ／モータ
解説の続きをみる続きを閉じる
→　作動油タンク（低圧）　→　ポンプへ戻る 【ポンプとモータの違い】 ポンプ　機械の力を、油の圧力に変える モータ　油の圧力を、回転の力に変える 向きが逆なだけで、構造はよく似ています。取り違えやすいので、「加圧する側がポンプ」と押さえます。 【戻ってくる油が低圧であるわけ】 仕事をしたぶん、圧力を使い果たしている 高い圧力のまま戻るなら、シリンダやモータは仕事をしていません。 【シリンダとモータの使い分け】 シリンダ　伸び縮みする動き（ジブの起伏・伸縮、アウトリガー） モータ　　回る動き（巻上げ、旋回、走行）

出典：移動式クレーン運転士 2025年上半期実施分（2025年10月掲載／公益財団法人 安全衛生技術試験協会 公表試験問題）出典元ページ

この問題と解説は当サイトの責任で掲載しています。内容について、安全衛生技術試験協会へのお問い合わせはできません。
