第一種電気工事士（学科）

④に示すケーブルラックの施工に関する記述として，誤っているものは。…

一般問題　第33問

④に示すケーブルラックの施工に関する記述として，誤っているものは。

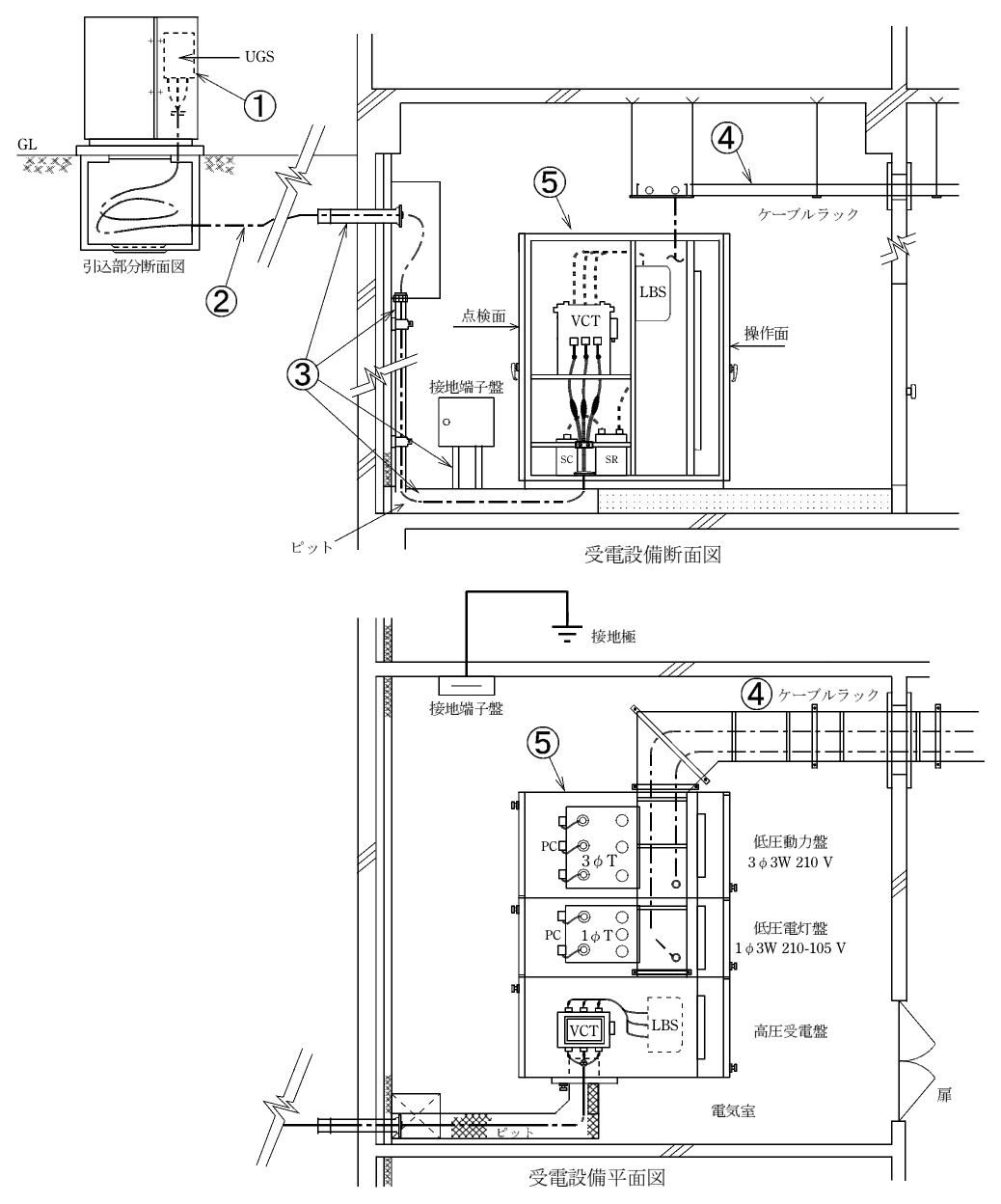

第一種電気工事士（学科） 令和4年度 第33問の図
正答 イ
正答は (1)。 【結論】 ケーブルを収めるケーブルラックなどの金属製の防護装置には、接地工事を施します。低圧（使用電圧300V以下）の場合、D種接地工事を省略できるのは次のようなときに限られます（電気設備の技術基準の解釈 第164条）。 　長さ4m以下のものを乾燥した場所に施設する場合 　対地電圧150V以下で、長さ8m以下のものを乾燥した場所に施設する場合など 長さ15mのケーブルラックは、乾燥した場所でも接地工事を省略できません。誤っているのは(1)（イ）です。 【正しい選択肢】
解説の続きをみる続きを閉じる
(2) ケーブル重量に十分耐える構造とし、アンカーボルトで吊り、堅固に施設した (3) 同一のケーブルラックに電灯幹線と動力幹線のケーブルを布設する場合、両者の間にセパレータを設けなくてもよいどちらも低圧のケーブルです。低圧ケーブルどうしは、仕切りを設けずに同じラックに載せられます (4) 受電室の壁を貫通する部分は、火災延焼防止に必要な防火措置を施した壁を貫通する部分から火が広がらないよう、耐火材などでふさぎます 【間違えやすい点】 「乾燥した場所」という条件だけを見て省略できると判断しないでください。省略できるかどうかは、長さとの組み合わせで決まります。

出典：令和4年度第一種電気工事士学科試験 問33（一般財団法人 電気技術者試験センター 公表）出典元ページ
