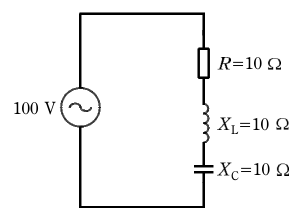

図のような交流回路において，抵抗R=10 Ω，誘導性リアクタンスXL=10 Ω，容量性リアクタンスXC=10 Ωである。…

正答は (4)。 【結論】 直列回路では、誘導性リアクタンスと容量性リアクタンスが打ち消し合います。 　合成リアクタンス　＝　10　－　10　＝　0［Ω］ 　インピーダンス　＝　√（10²　＋　0²）　＝　10［Ω］ 　力率　＝　抵抗　÷　インピーダンス　×　100 　　　　＝　10　÷　10　×　100 　　　　＝　100［％］ 【直列共振】 XLとXCが等しいとき、回路は抵抗だけと同じになります。これを直列共振といいます。電流は最大になり、電流と電圧の位相が一致するので力率は100％です。
