一般問題　第5問

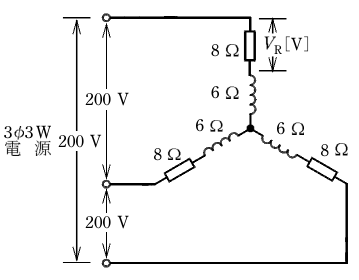

図のような三相交流回路において，電源電圧は200 V，抵抗は8 Ω，リアクタンスは6 Ωである。抵抗の両端の電圧VR［V］は。

第一種電気工事士（学科） 令和4年度 第5問の図
正答 ニ
正答は (4)。 【結論】 星形（Y）結線の負荷です。各相の負荷に加わる電圧は、線間電圧の1/√3です。 　相電圧　＝　200　÷　√3　≒　115.5［V］ 　1相のインピーダンス　＝　√（8²　＋　6²）　＝　10［Ω］ 　相電流　＝　115.5　÷　10　≒　11.55［A］ 　VR　＝　11.55　×　8　≒　92［V］ 【短く解くなら】 1相の中では、抵抗の電圧は相電圧に「抵抗 ÷ インピーダンス」を掛けた値です。 　VR　＝　115.5　×　8　÷　10　≒　92［V］
解説の続きをみる続きを閉じる
【誤りの選択肢】 (2) 69　　リアクタンスの両端の電圧（115.5　×　6　÷　10　≒　69V）です (1) 57　(3) 80　　計算と合いません 【間違えやすい点】 Y結線では、図の「200V」は線と線の間の電圧です。1相の負荷には200/√3Vしか加わりません。Δ結線なら相電圧と線間電圧が等しいので、結線の形を先に確かめてください。

出典：令和4年度第一種電気工事士学科試験 問5（一般財団法人 電気技術者試験センター 公表）出典元ページ
