一般問題 第23問
写真に示す品物の名称は。
- イ高圧ピンがいし
- ロ長幹がいし
- ハ高圧耐張がいし
- ニ高圧中実がいし
正答 ハ
正答は (3)。
【結論】

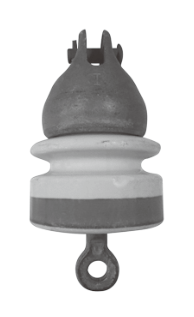

写真は、上部に金具を引っ掛ける部分（クレビス）があり、下部に輪の形の金具（アイ）が付いた、磁器のがいしです。高圧の架空電線を引き留める（張力をかけて固定する）箇所に使う高圧耐張がいしです。名称は(3)（ハ）です。
【誤りの選択肢】
(1) 高圧ピンがいし 腕金の上に立てて、電線を上に載せて支持するがいしです。下部にピン（ボルト）があります
(2) 長幹がいし 細長い棒状の磁器にひだを多数付けたがいしで、写真のような短い形ではありません
(4) 高圧中実がいし 中が詰まった柱状のがいしで、上部で電線を支持します
解説の続きをみる続きを閉じる
【使われる場所】
電線の終端や、電線路が大きく曲がる箇所では、電線に大きな張力が加わります。耐張がいしは、この張力を受けながら電線と腕金の間を絶縁します。
【間違えやすい点】
ピンがいしと中実がいしは電線を「載せる」がいし、耐張がいしは電線を「引っ張って留める」がいしです。上下に引っ掛けるための金具があれば耐張がいしです。
出典：令和7年度上期（出題例）第一種電気工事士学科試験 問23（一般財団法人 電気技術者試験センター 公表）出典元ページ
