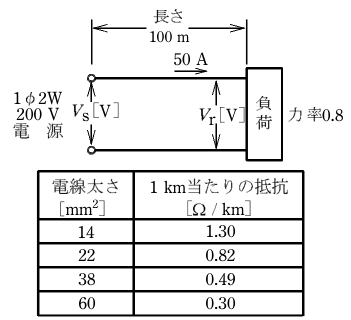

図のような単相2線式配電線路において，配電線路の長さは100 m，負荷は電流50 A，力率0.8（遅れ）である。線路の電…

【確かめ】 38mm²のときの電圧降下は　2　×　50　×　0.049　×　0.8　≒　3.9［V］　で、4V以内です。22mm²では　2　×　50　×　0.082　×　0.8　≒　6.6［V］　となり、4Vを超えます。 【誤りの選択肢】 (1) 14　(2) 22　　抵抗が大きく、電圧降下が4Vを超えます (4) 60　　条件は満たしますが、最小の太さではありません 【間違えやすい点】 力率0.8を掛け忘れると、1km当たりの抵抗を0.4Ω/km以下と見積もることになり、60mm²を選んでしまいます。リアクタンスを無視するときも、抵抗分の降下には力率を掛けます。
