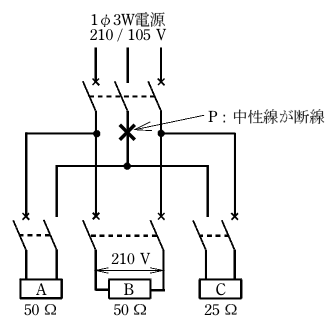

図のような単相3線式電路（電源電圧210 / 105 V）において，抵抗負荷A（50 Ω），B（50 Ω），C（25 Ω…

正答は (3)。 【結論】 図を見ると、負荷のつながり方は次のとおりです。 　A（50Ω）　左の電圧線と中性線の間 　B（50Ω）　左右の電圧線の間（210V） 　C（25Ω）　中性線と右の電圧線の間 P点で中性線が切れると、AとCが中性線を介して直列になり、両端に210Vが加わります。 　直列の抵抗　＝　50　＋　25　＝　75［Ω］ 　Aに加わる電圧　＝　210　×　50　÷　75　＝　140［V］ Bは電圧線どうしの間にあるので、断線しても210Vのままです。
