第一種電気工事士（学科）

④に示す変圧器の防振又は，耐震対策等の施工に関する記述として，適切でないものは。…

一般問題　第33問

④に示す変圧器の防振又は，耐震対策等の施工に関する記述として，適切でないものは。

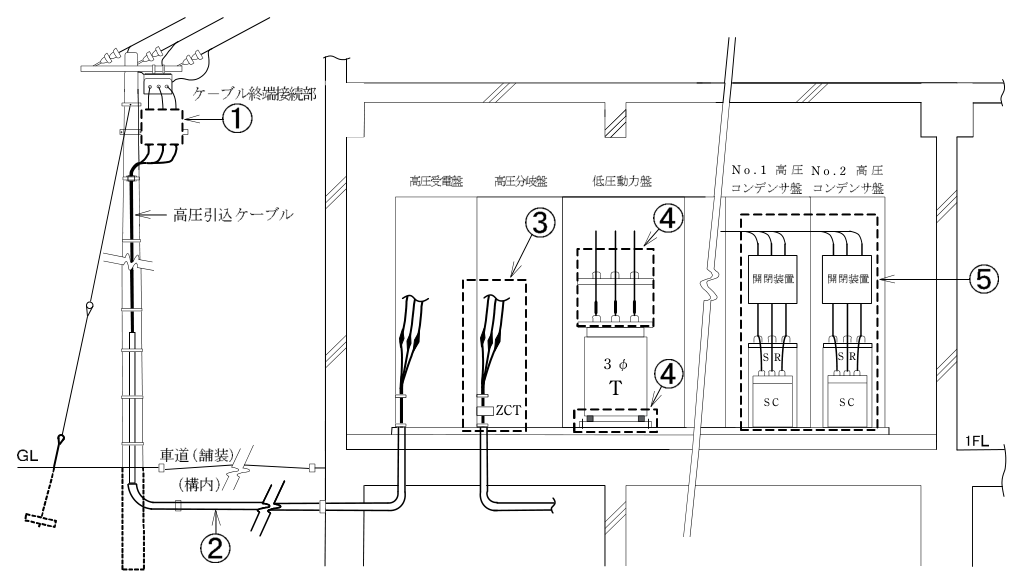

第一種電気工事士（学科） 令和4年度 第33問の図
正答 ニ
正答は (4)。 【結論】 図の④は、低圧動力盤の変圧器の上部（母線との接続部）と下部（据付け部）です。防振装置を使う変圧器には、地震で動かないよう耐震ストッパを設けます。耐震ストッパのアンカーボルトには、横にずらす力（せん断力）だけでなく、引き抜く力も加わります。両方を検討しなければならないので、「せん断力のみを検討した」(4)（ニ）が適切ではありません。 【正しい選択肢】 (1) 変圧器と低圧母線との接続に可とう導体を使用した変圧器の振動や地震の揺れが、そのまま銅帯の母線に伝わらないようにします
解説の続きをみる続きを閉じる
(2) 可とう導体に十分なたるみを持たせ、短絡時の電磁力で母線が短絡しないように施設したたるみがないと揺れのときにブッシングを傷めます。たるませすぎると、短絡電流の電磁力で導体どうしが近づくおそれがあるので、その点にも配慮します (3) アンカーボルトは、移動、転倒を考慮して引き抜き力、せん断力の両方を検討した地震のときは、横にずれる力と、傾いて浮き上がる力の両方が加わります 【間違えやすい点】 (3)と(4)は、同じアンカーボルトについて「両方」と「のみ」の違いです。地震の揺れは横方向だけでなく、機器を転倒させようとする力も生むので、引き抜き力の検討は欠かせません。

出典：令和4年度第一種電気工事士学科試験 問33（一般財団法人 電気技術者試験センター 公表）出典元ページ

最終更新日

この回を通しで解く この分野を年度横断で解く
