写真の器具の使用方法の記述として，正しいものは。…

一般問題　第26問

写真の器具の使用方法の記述として，正しいものは。

イ墜落制止用器具の一種で高所作業時に使用する。
ロ高圧受電設備の工事や点検時に使用し，誤送電による感電事故の防止に使用する。
ハリレー試験時に使用し，各所のリレーに接続する。
ニ変圧器等の重量物を吊り下げ運搬，揚重に使用する。

正答ロ

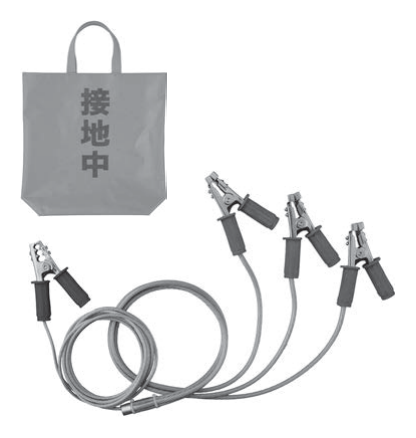

正答は (2)。【結論】写真は、3相分のクリップと接地用のクリップを電線で一つにまとめた器具と、「接地中」と書かれた袋（標識）です。短絡接地器具です。高圧受電設備の工事や点検のときに停電した電路に取り付け、誤送電があっても作業者が感電しないように使います。【使い方】　取り付け前に、検電器で停電していることを確かめる　取り付けるときは、接地側のクリップを先に、電路側のクリップを後に接続する　取り外すときは、電路側を先に、接地側を後に外す　取り付けている間は「接地中」などの標識を掲げる

解説の続きをみる続きを閉じる

電路の3相を短絡して接地するので、誤って送電されても電流は大地へ流れ、配電線側の保護装置が動作します。【誤りの選択肢】 (1) 墜落制止用器具の一種で高所作業時に使用する　　安全帯などのことです (3) リレー試験時に使用し、各所のリレーに接続する　　継電器試験装置の試験用の導線などのことです (4) 変圧器等の重量物を吊り下げ運搬、揚重に使用する　　ワイヤロープやスリングなどのことです【間違えやすい点】クリップの付いた電線は試験用の導線にも見えます。標識の袋が組になっていることと、1本の太い接地線にまとまっていることが目印です。

出典：令和5年度第一種電気工事士学科試験問26（一般財団法人電気技術者試験センター公表）出典元ページ
