写真に示す材料の名称は。…
一般問題 第25問

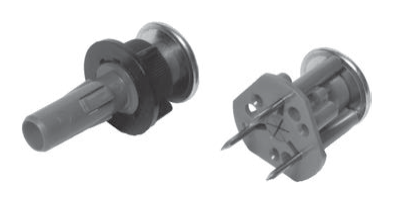

写真に示す材料の名称は。
- イボードアンカ
- ロインサート
- ハボルト形コネクタ
- ニユニバーサルエルボ
正答 ロ
正答は (2)。
【結論】
写真は、コンクリートを打つ前の型枠に取り付けておき、コンクリートに埋め込む金具です。インサートといいます。コンクリートが固まったあとで、内側のねじに吊りボルトをねじ込み、配管やケーブルラック、照明器具などを吊るします。
【見分け方】
片側が型枠に固定するための平らな板や釘になっている
中にめねじがあり、吊りボルトをねじ込める
【誤りの選択肢】
(1) ボードアンカ 石こうボードなどの中空の壁に取り付けるための金具です。ボードの裏側で開いて固定します
解説の続きをみる続きを閉じる
(3) ボルト形コネクタ 電線どうしを、ボルトとナットで締め付けて接続する材料です
(4) ユニバーサルエルボ 露出した金属管を直角に曲げてつなぐための附属品です。ふたを外して通線できます
【間違えやすい点】
インサートは、あとから取り付けるアンカーとは違い、コンクリートを打つ「前」に入れておくものです。型枠に打ち付けるための釘や板が付いていることが目印です。
出典：令和5年度第一種電気工事士学科試験 問25（一般財団法人 電気技術者試験センター 公表）出典元ページ
