第一種電気工事士（学科）

写真に示す機器の用途は。…

一般問題　第22問

写真に示す機器の用途は。

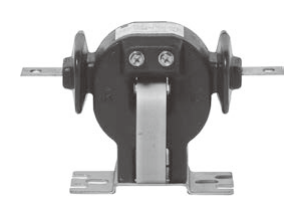

第一種電気工事士（学科） 令和6年度上期（出題例） 第22問の写真
正答 ニ
正答は (4)。 【結論】 写真は、樹脂で固めた環状の本体の左右に一次側の端子（導体を通す金具）があり、上部に二次側の端子が2つ付いた機器です。高圧の変流器（CT）です。大電流を小電流（一般に5A）に変成し、電流計や過電流継電器で測れるようにします。正しいのは(4)（ニ）です。 【誤りの選択肢】 (1) 零相電流を検出する　　零相変流器（ZCT）の用途です。ZCTは3相の電線をまとめて貫通させる大きな穴が開いた形です (2) 高電圧を低電圧に変成し、計器での測定を可能にする　　計器用変圧器（VT）の用途です。VTは本体の上にヒューズが付いた形のものが多く見られます
解説の続きをみる続きを閉じる
(3) 進相コンデンサに接続して投入時の突入電流を抑制する　　直列リアクトルの用途です 【使うときの注意】 変流器の二次側は、電流が流れているときに開放してはいけません。二次側に高い電圧が生じて危険です。計器を外すときは、先に二次側を短絡します。高圧の変流器の二次側電路には、D種接地工事を施します（電気設備の技術基準の解釈 第28条）。 【見分け方】 一次側の導体を貫通させる端子が本体の両脇に突き出ていればCTです。ヒューズが付いていないことも、VTとの違いです。

出典：令和6年度上期（出題例）第一種電気工事士学科試験 問22（一般財団法人 電気技術者試験センター 公表）出典元ページ
