写真に示すモールド変圧器の矢印部分の名称は。…
一般問題 第15問

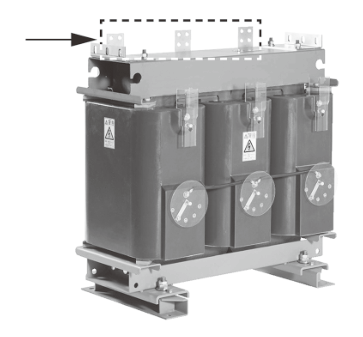

写真に示すモールド変圧器の矢印部分の名称は。
- イタップ切替端子
- ロ耐震固定端部
- ハ一次(高電圧側)端子
- ニ二次(低電圧側)端子
正答 ニ
正答は (4)。
【結論】
写真はモールド変圧器です。矢印は、変圧器の上部で、3相分の端子が並んだ部分を指しています。モールド変圧器では、上部に二次（低電圧側）の端子を設け、低圧の母線（銅帯）を接続します。名称は(4)（ニ）です。
【モールド変圧器の各部】
二次（低電圧側）端子 上部に並ぶ平たい端子。低圧の銅帯をボルトで接続する
一次（高電圧側）端子 巻線の前面などに設けられ、高圧のケーブルを接続する
タップ切替端子 巻線の前面にあり、接続する位置を変えて一次の巻数を切り換える
解説の続きをみる続きを閉じる
耐震固定端部 下部の据付けの台の部分
【モールド変圧器とは】
巻線をエポキシ樹脂などで固めた乾式の変圧器です。絶縁油を使わないので燃えにくく、ビルなどの屋内の受電設備に多く使われます。
【間違えやすい点】
油入変圧器では、ふたの上に高圧と低圧のブッシングが並びますが、モールド変圧器では端子の位置が違います。写真の上部の金具は、低圧の太い母線をつなぐための形です。
出典：令和7年度上期（出題例）第一種電気工事士学科試験 問15（一般財団法人 電気技術者試験センター 公表）出典元ページ
