一般問題 第22問

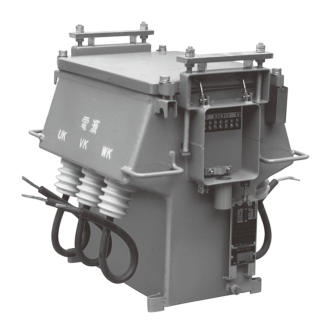

写真に示す機器の名称は。
- イ電力需給用計器用変成器
- ロ高圧交流負荷開閉器
- ハ三相変圧器
- ニ直列リアクトル
正答 イ
正答は (1)。
【結論】
写真は、箱形の外箱の側面に高圧のがいし（ブッシング）と低圧の端子箱が付いた機器で、電力需給用計器用変成器（VCT）です。取引用の電力量計に、高圧の電圧と電流を低い電圧と小さい電流に変えて送るためのものです。
【VCTの中身】
1つの外箱に、計器用変圧器（VT）と変流器（CT）が収められています。高圧側の端子に高圧の電線をつなぎ、低圧側の端子箱から電力量計へ配線します。通常、電力会社（一般送配電事業者）が取り付け、受電設備の受電盤などに置かれます。
【誤りの選択肢】
解説の続きをみる続きを閉じる
(2) 高圧交流負荷開閉器 開閉の操作を行う機構が付いた機器で、形が違います
(3) 三相変圧器 大きな外箱に放熱器やブッシングが付いた形です
(4) 直列リアクトル 高圧進相コンデンサと組み合わせて使う機器で、端子箱は付いていません
【見分け方】
外箱の側面に高圧の端子（がいし）が並び、別の面に電力量計へ配線するための小さな端子箱が付いていればVCTです。
出典：令和7年度上期（出題例）第一種電気工事士学科試験 問22（一般財団法人 電気技術者試験センター 公表）出典元ページ
