一般問題 第22問
写真に示す機器の用途は。
- イ大電流を小電流に変成する。
- ロ高調波電流を抑制する。
- ハ負荷の力率を改善する。
- ニ高電圧を低電圧に変成する。
正答 ロ
正答は (2)。
【結論】

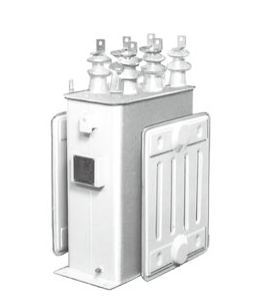

写真は、高圧の機器で、がいし形の端子が並び、側面に放熱用のひだ（放熱器）が付いています。高圧進相コンデンサと組み合わせて使う直列リアクトルです。直列リアクトルは、高調波電流を抑制するために設けます。正しいのは(2)（ロ）です。
【直列リアクトルの役目】
高調波電流の抑制 コンデンサは周波数の高い電流ほど流しやすいので、高調波が流れ込みやすくなります。リアクトルを直列に入れると、高調波に対してコンデンサ回路のインピーダンスが大きくなり、流入を抑えられます
解説の続きをみる続きを閉じる
突入電流の抑制 コンデンサに電源を入れたときに流れる大きな電流を抑えます
リアクトルの容量は、ふつうコンデンサのリアクタンスの6％程度とします。
【誤りの選択肢】
(1) 大電流を小電流に変成する 変流器（CT）の用途です
(3) 負荷の力率を改善する 高圧進相コンデンサの用途です
(4) 高電圧を低電圧に変成する 変圧器や計器用変圧器（VT）の用途です
【見分け方】
直列リアクトルは、外箱の側面に放熱器が付いた形のものがよく出題されます。高圧進相コンデンサの外箱は平たい箱形で、放熱器はありません。
出典：令和7年度下期第一種電気工事士学科試験 問22（一般財団法人 電気技術者試験センター 公表）出典元ページ
