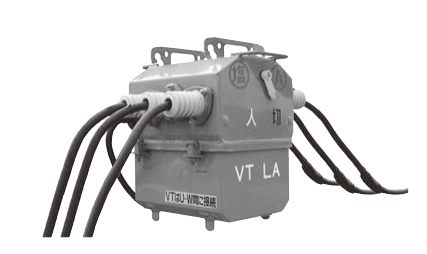

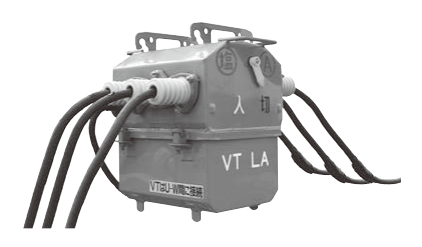

写真に示す過電流蓄勢トリップ付地絡トリップ形(SOG)の地絡継電装置付高圧交流負荷開閉器( GR 付PAS )を設置する…

短絡のときは配電線が一時止まりますが、PASが事故点を切り離しているので、配電線を早く復旧できます。(3)（ハ）はこの動きを正しく述べています。 【正しい選択肢】 (1) 一般送配電事業者の配電線への波及事故の防止に効果がある (2) 地絡事故のとき、配電線を停止させることなく自動遮断する (3) 短絡事故のとき、PASを一旦ロックし、配電線が一時停止した後、自動的にPASを開放する 【間違えやすい点】 SOGの「SO」は過電流蓄勢トリップ（短絡のときは電流が止まってから開く）、「G」は地絡トリップ（地絡のときはすぐ開く）の意味です。短絡のときに開けない理由は、開閉器が短絡電流を切れないからです。
