写真に示す機器の文字記号(略号)は。…
一般問題 第22問

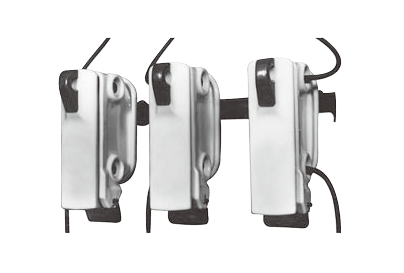

写真に示す機器の文字記号(略号)は。
- イCB
- ロPC
- ハDS
- ニLBS
正答 ロ
正答は (2)。
【結論】
写真は、磁器製の箱の前面にふた（ヒューズ筒を取り付けたもの）があり、上下から電線が引き込まれた機器です。高圧カットアウトで、文字記号はPCです。中にヒューズを入れ、変圧器や高圧進相コンデンサの一次側の開閉と保護に使います。
【高圧カットアウトの使いどころ】
ふたを開けるとヒューズとともに回路が開く仕組みで、手で開閉します。比較的小さな容量の機器の保護に使われ、変圧器では容量300kV・A以下のものに使えるとされています。
【誤りの選択肢】
(1) CB 遮断器です。短絡電流を遮断できる機器で、形が違います
解説の続きをみる続きを閉じる
(3) DS 断路器です。刃形の接触子が並び、ヒューズは入りません
(4) LBS 高圧交流負荷開閉器です。限流ヒューズと組み合わせたものが多く、3相が一体になっています
【見分け方】
白い磁器の箱形で、1相ごとに独立していれば高圧カットアウトです。ふたに取っ手があり、フック棒で操作できるようになっています。
出典：令和8年度上期（出題例）第一種電気工事士学科試験 問22（一般財団法人 電気技術者試験センター 公表）出典元ページ
