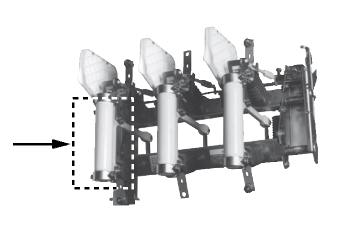

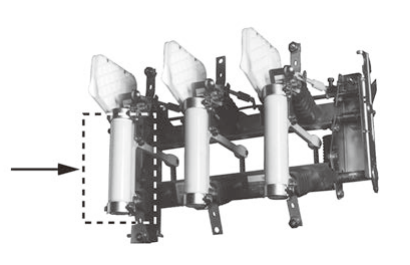

写真の機器の矢印で示す部分の主な役割は。…

正答は (4)。 【結論】 写真は高圧交流負荷開閉器で、矢印の部分は限流ヒューズ（電力ヒューズ）です。この機器は限流ヒューズ付き高圧交流負荷開閉器（PF付LBS）といい、限流ヒューズが高圧電路の短絡保護を受け持ちます。 【役目の分担】 　負荷開閉器（LBS）　　負荷電流を開閉する。短絡電流は遮断できない 　限流ヒューズ（PF）　　短絡電流を短い時間で溶断して遮断する 負荷開閉器だけでは短絡電流を切れないので、限流ヒューズと組み合わせて短絡保護を行います。ヒューズが溶断すると、その信号で開閉器も開き、欠相運転を防ぎます。
