送気、潜降及び浮上　第11問

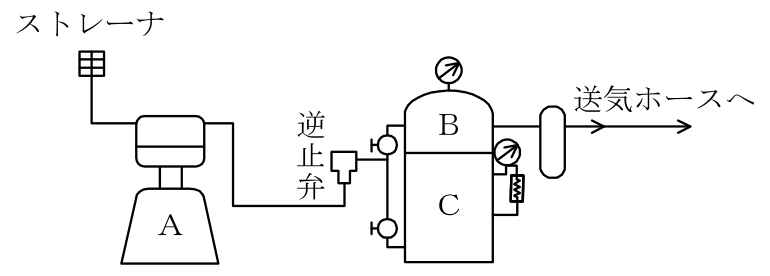

ヘルメット式潜水の送気系統を示した下の図において、AからCの設備の名称の組合せとして、正しいものは(1)～(5)のうちどれか。

(1)A: 予備空気槽　B: 空気清浄装置　C: 調節用空気槽
(2)A: コンプレッサー　B: 予備空気槽　C: 調節用空気槽
(3)A: コンプレッサー　B: 調節用空気槽　C: 予備空気槽
(4)A: 調節用空気槽　B: 空気清浄装置　C: 予備空気槽
(5)A: 調節用空気槽　B: 予備空気槽　C: 空気清浄装置

正答 (3)

正答は (3)。A はコンプレッサー、B は調節用空気槽、C は予備空気槽です。【送気系統の並び】図の空気は、ストレーナ → A → 逆止弁 → 空気槽（上部 B・下部 C）→ 縦長の箱 → 送気ホースの順に流れます。 A ストレーナから外気を吸い込み、圧縮して送り出すコンプレッサー B 空気槽の上部。コンプレッサーからの空気をため、送気を調節するための調節用空気槽 C 空気槽の下部。コンプレッサーの故障など、事故の場合に必要な空気を蓄えておく予備空気槽送気ホースの手前の縦長の箱が空気清浄装置で、送る空気から水分や油分などを取り除きます

解説の続きをみる続きを閉じる

この図では一つの空気槽が上下に仕切られ、上部 B が調節用空気槽、下部 C が予備空気槽になっています。空気清浄装置は空気槽の後ろにあり、A〜C のどれでもありません。【ほかの選択肢】 (1) A は予備空気槽ではなくコンプレッサーです。B も空気清浄装置ではなく調節用空気槽です (2) B と C が逆です。上部の B が調節用空気槽、下部の C が予備空気槽です (4) A は調節用空気槽ではなくコンプレッサー、B は空気清浄装置ではなく調節用空気槽です (5) A はコンプレッサー、B は調節用空気槽、C は予備空気槽で、三つとも違います【法令の定め】空気圧縮機で送気するときは、送気を受ける潜水業務従事者ごとに、送気を調節するための空気槽と予備空気槽を設ける（高気圧則第8条第1項）予備空気槽内の空気の圧力は、常時、最高の潜水深度における圧力の1.5倍以上（同条第2項第1号）送気する空気を清浄にするための装置を設ける（第9条）出典：ヘルメット式潜水の送気設備、高気圧作業安全衛生規則第8条、第9条

出典：潜水士 2024年上半期実施分（2024年10月掲載／公益財団法人安全衛生技術試験協会公表試験問題）出典元ページ
