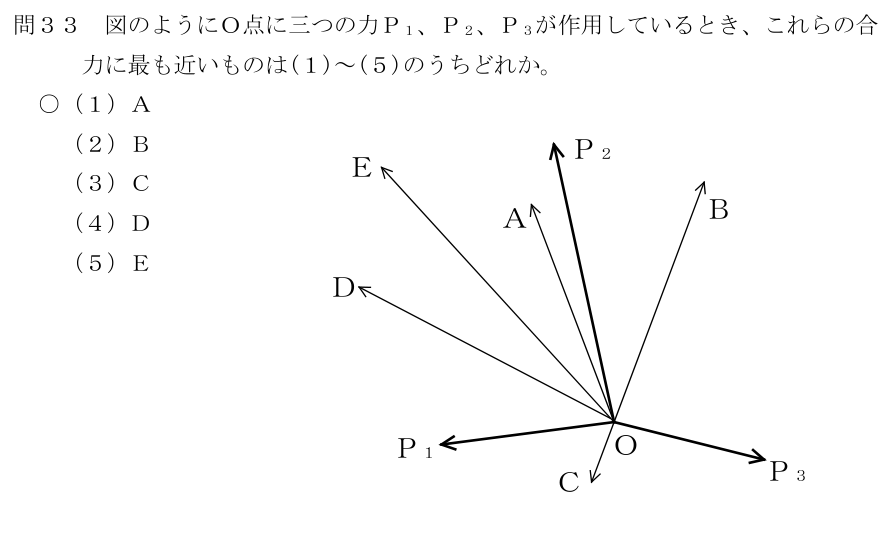

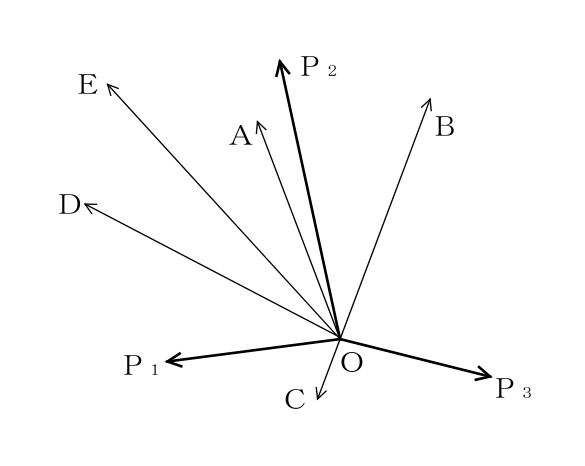

図のようにＯ点に三つの力Ｐ₁、Ｐ₂、Ｐ₃が作用しているとき、これらの合力に最も近いものは(１)～(５)のうちどれか。…

【選択肢の向き】 (1) Ａ　　真上からやや左　　←　これ (2) Ｂ　　真上からやや右。左右が逆 (3) Ｃ　　真下向き。上下が逆 (4) Ｄ　　ほぼ真横（左）。上向きが効いていない (5) Ｅ　　左上45°ほど。左へ寄りすぎ 【解き方】 矢印を目で合成しようとすると迷う 上下の成分どうし、左右の成分どうしを足すと、向きの見当がつきます。 【消去法】 Ｃはあり得ない いちばん長いＰ２が真上を向いているのですから、合力が下を向くことはありません。Ｄも、上向きの力がまったく効いていないことになるので消せます。 【ＡとＥの選び分け】 Ｐ１の左向きと、Ｐ３の右向きが、どれだけ打ち消し合うか Ｐ３があるぶん、左への傾きは抑えられます。Ｅほど左へ寄るには、Ｐ３がないか、Ｐ１がもっと長くなければなりません。 【三つ以上の力の合成】 ① ２つの力の合力を、平行四辺形の対角線で求める ② その合力と、３つ目の力をもう一度合わせる 二つずつ順に合わせていけば、いくつあっても求められます。
