第一種電気工事士（学科）

図のような単相3 線式電路（電源電圧210 / 105 V）において，抵抗負荷A 50 Ω，B 25 Ω，C 20 Ωを…

一般問題　第7問

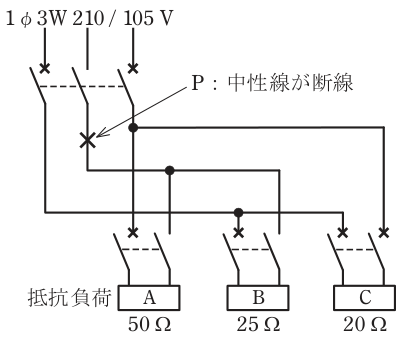

図のような単相3 線式電路（電源電圧210 / 105 V）において，抵抗負荷A 50 Ω，B 25 Ω，C 20 Ωを使用中に，図中の ✕印点Pで中性線が断線した。断線後の抵抗負荷A に加わる電圧[V]は。ただし，どの配線用遮断器も動作しなかったとする。

第一種電気工事士（学科） 令和5年度 第7問の図
正答 ハ
正答は (3)。 【結論】 図を見ると、負荷のつながり方は次のとおりです。 　A（50Ω）　右の電圧線と中性線の間 　B（25Ω）　左の電圧線と中性線の間 　C（20Ω）　左右の電圧線の間（210V） 点Pで中性線が切れると、AとBは中性線を介して直列につながり、その両端に210Vが加わります。 　直列の抵抗　＝　50　＋　25　＝　75［Ω］ 　Aに加わる電圧　＝　210　×　50　÷　75　＝　140［V］ Cは電圧線どうしにつながっているので、断線の影響を受けず210Vのままです。
解説の続きをみる続きを閉じる
【断線後のBの電圧】 　210　×　25　÷　75　＝　70［V］ 105V用の負荷に、一方は140V、もう一方は70Vが加わります。抵抗の大きい（容量の小さい）負荷のほうに高い電圧がかかり、焼損のおそれがあります。 【誤りの選択肢】 (1) 0　　Aは電圧線どうしの間に残るので、電圧はなくなりません (2) 60　　抵抗の比で分けた値（140Vと70V）のどちらにも当たりません (4) 210　　Cの電圧です 【間違えやすい点】 中性線の断線で問題になるのは、電圧線と中性線の間の負荷だけです。電圧線どうしの間にある負荷（ここではC）は計算から外して考えます。

出典：令和5年度第一種電気工事士学科試験 問7（一般財団法人 電気技術者試験センター 公表）出典元ページ
