一般問題 第8問

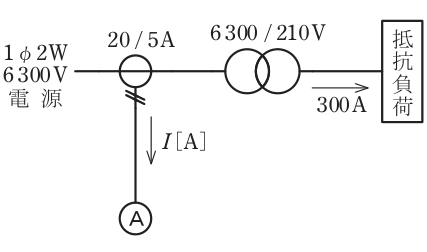

図のように，変圧比が6 300 / 210 V の単相変圧器の二次側に抵抗負荷が接続され，その負荷電流は300 A であった。このとき，変圧器の一次側に設置された変流器の二次側に流れる電流I [A]は。ただし，変流器の変流比は20 / 5 A とし，負荷抵抗以外のインピーダンスは無視する。
- イ2.5
- ロ2.8
- ハ3.0
- ニ3.2
正答 イ
正答は (1)。
【結論】
負荷抵抗以外のインピーダンスを無視するので、変圧器の一次側と二次側の電力は等しくなります。まず一次側の電流を求めます。
一次電流 ＝ 二次電流 × 二次電圧 ÷ 一次電圧
＝ 300 × 210 ÷ 6300
＝ 10［A］
変流器の変流比は20/5Aなので、二次側には一次電流の5/20が流れます。
I ＝ 10 × 5 ÷ 20
＝ 2.5［A］
【変流比の意味】
20/5Aは、一次側に20A流れたとき二次側に5A流れる、という意味です。比は4：1になります。
解説の続きをみる続きを閉じる
【誤りの選択肢】
(2) 2.8 (3) 3.0 (4) 3.2 一次電流を10Aとすると、変流比20/5Aからは2.5Aにしかならず、これらの値とは合いません
【間違えやすい点】
変流器は変圧器の一次側（6300V側）にあります。二次側の300Aをそのまま変流比で割ると75Aとなり、桁が合いません。どちらの側の電流を測っているかを図で確かめてください。
出典：令和5年度第一種電気工事士学科試験 問8（一般財団法人 電気技術者試験センター 公表）出典元ページ
