一般問題　第2問

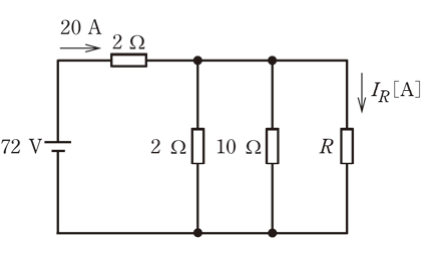

図のような直流回路において，電源から流れる電流は20 A である。図中の抵抗R に流れる電流IR[A]は。

イ0.8
ロ1.6
ハ3.2
ニ16

正答イ

正答は (1)。【結論】電源から流れる電流20Aは、まず左上の2Ωを通ります。　2Ωの電圧降下　＝　20　×　2　＝　40［V］　並列部分の電圧　＝　72　－　40　＝　32［V］並列部分の2Ωと10Ωに流れる電流を求め、20Aから引きます。　2Ωの電流　＝　32　÷　2　＝　16［A］　10Ωの電流　＝　32　÷　10　＝　3.2［A］　IR　＝　20　－　16　－　3.2 　　＝　0.8［A］【検算】　R　＝　32　÷　0.8　＝　40［Ω］

解説の続きをみる続きを閉じる

　並列部分の合成抵抗　＝　1　÷　（1/2　＋　1/10　＋　1/40）　＝　1.6［Ω］　全体　＝　2　＋　1.6　＝　3.6［Ω］　電流　＝　72　÷　3.6　＝　20［A］問題文の値と合います。【誤りの選択肢】 (2) 1.6　　並列部分の合成抵抗の値と同じ数です (3) 3.2　　10Ωに流れる電流です (4) 16　　並列部分の2Ωに流れる電流です【間違えやすい点】抵抗Rの値がわからなくても、電流の合計（キルヒホッフの法則）から求められます。並列部分の電圧を先に出すのが要です。

出典：令和6年度下期第一種電気工事士学科試験問2（一般財団法人電気技術者試験センター公表）出典元ページ
